Equipements

1. Téléphone Snom (D715, D725, D765)
2. Câble 2xRj45 (Fourni par Snom)
3. Câble Snom Rj12 (Fourni par Snom)
4. Câble RJ11 avec bague bleu (Fourni par Jabra)

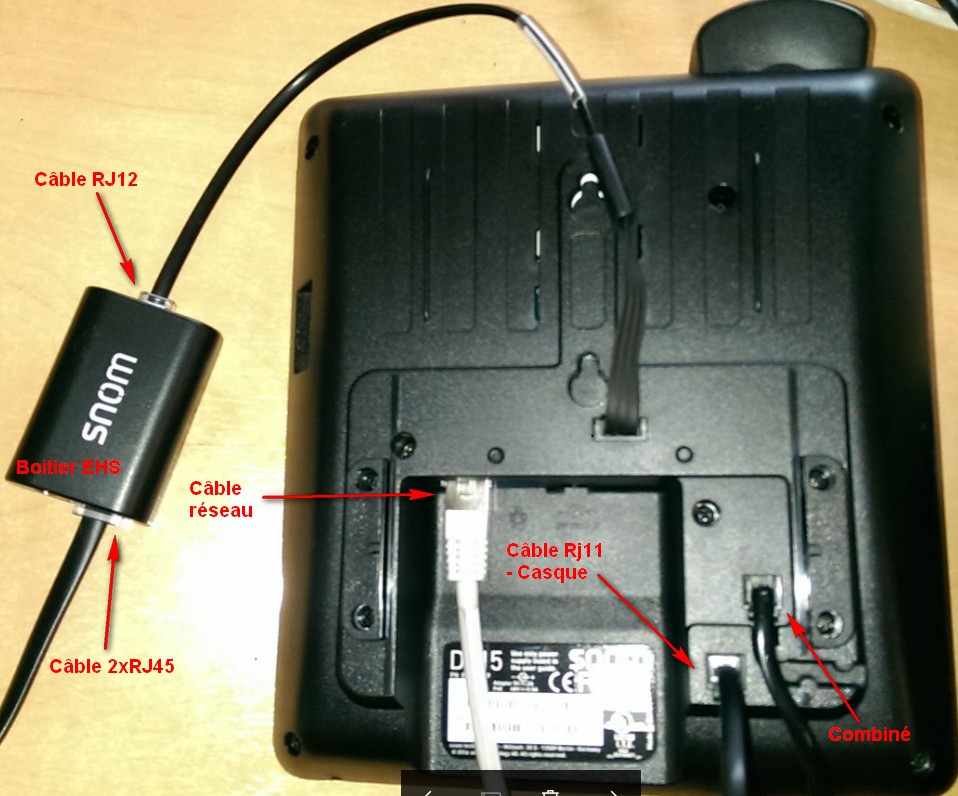

Branchement côté téléphone



1. Brancher le câble Snom Rj12 sur le téléphone (vers le bas)
2. Brancher l’autre exterminé sur le boitier EHS (prise RJ12)
3. Brancher sur la prise casque du téléphone le câble Rj11 de Jabra (bague bleu)

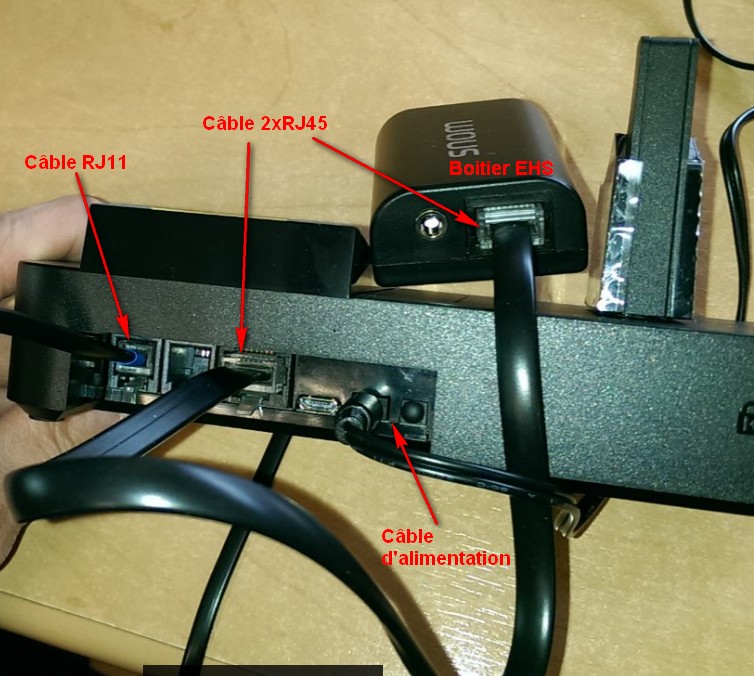

Branchement côté base du casque



1. Brancher sur le câble 2xRJ45 sur le boitier EHS et sur la base jabra (prise AUX rouge)
2. Brancher le câble RJ11 sur la base Jabra (Prise téléphone bleu), l’autre extrémité étant branché sur la prise casque du téléphone.
